AR1200串口經協議轉換器和友商路由器對接協議不UP
2014/10/12 13:42:32點擊：
問題描述
版本信息：
AR1200版本為Version 5.110 (AR1200 V200R002C01SPC200)。
組網描述：

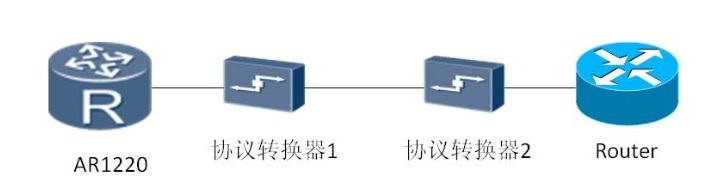

AR1200的串口通過協議轉換器和中間傳輸鏈路和對端路由器的串口互聯。
故障現象：
用AR1220路由器替換友商路由器，AR1220串口物理狀態UP，協議狀態DOWN；串口連線回退連接到友商路由器，串口物理狀態UP，協議狀態UP。
AR1200版本為Version 5.110 (AR1200 V200R002C01SPC200)。
組網描述：
AR1200的串口通過協議轉換器和中間傳輸鏈路和對端路由器的串口互聯。
故障現象：
用AR1220路由器替換友商路由器，AR1220串口物理狀態UP，協議狀態DOWN；串口連線回退連接到友商路由器，串口物理狀態UP，協議狀態UP。
告警信息
（1）在AR1220上通過命令display interface serial1/0/1查看，發現串口物理狀態UP，協議狀態DOWN，鏈路LCP狀態為reqsent。
[SX1_EP_AR_06-Serial1/0/1]dis int s1/0/1
Serial1/0/1 current state : UP
Line protocol current state : DOWN
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP reqsent
Last physical up time : 2013-08-03 01:34:17
Last physical down time : 2013-08-03 01:34:14
Current system time: 2013-08-03 01:34:22
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC
（2）打開debugging開關，關閉串口后再打開，發現：串口LCP協議從initial，經starting，只能到達reqsent，不能到達opened狀態，LCP鏈路不能建立。
debugging ppp lcp all
[SX1_EP_AR_06-Serial1/0/1]shutdown
[SX1_EP_AR_06-Serial1/0/1]undo shutdown
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.3+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
Serial1/0/1 LCP Open Event
state initial
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.4+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
Serial1/0/1 LCP : initial --> starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.5+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
Serial1/0/1 LCP Lower Up Event
state starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.6+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
Serial1/0/1 LCP : starting --> reqsent
[SX1_EP_AR_06-Serial1/0/1]dis int s1/0/1
Serial1/0/1 current state : UP
Line protocol current state : DOWN
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP reqsent
Last physical up time : 2013-08-03 01:34:17
Last physical down time : 2013-08-03 01:34:14
Current system time: 2013-08-03 01:34:22
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC
（2）打開debugging開關，關閉串口后再打開，發現：串口LCP協議從initial，經starting，只能到達reqsent，不能到達opened狀態，LCP鏈路不能建立。
debugging ppp lcp all
[SX1_EP_AR_06-Serial1/0/1]shutdown
[SX1_EP_AR_06-Serial1/0/1]undo shutdown
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.3+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
Serial1/0/1 LCP Open Event
state initial
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.4+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
Serial1/0/1 LCP : initial --> starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.5+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
Serial1/0/1 LCP Lower Up Event
state starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.6+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
Serial1/0/1 LCP : starting --> reqsent
處理過程
LCP鏈路不能建立，需要繼續排查串口參數設置。
1， 原路由器串口封裝協議encapsulation ppp，AR1220串口下配置link-protocol ppp保持不變。
2， 修改串口校驗碼為crc 32，測試不通過，恢復為crc 16默認狀態。
3， 修改串口時鐘為clock master，測試不通過，恢復為clock slave默認狀態。
4， 檢查本端協議轉換器接口設置，發現有收發信號電平設置，嘗試修改AR1220串口收發時鐘設置。
[SX1_EP_AR_06-Serial1/0/1]?
Serial1/0/1 interface view commands:
…
invert Configure Clock Invert
…
[SX1_EP_AR_06-Serial1/0/1]invert ?
receive-clock Receive-Clock
transmit-clock Transmit-Clock
[SX1_EP_AR_06-Serial1/0/1]invert receive-clock ?
Please press ENTER to execute command
串口下設置invert receive-clock后，測試發現串口協議up。
[SX1_EP_AR_06]dis interface Serial 1/0/1
Serial1/0/1 current state : UP
Line protocol current state : UP
Last line protocol up time : 2013-08-03 01:58:15
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP opened, IPCP opened
Last physical up time : 2013-08-03 01:56:45
Last physical down time : 2013-08-03 01:56:20
Current system time: 2013-08-12 11:09:46
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC
1， 原路由器串口封裝協議encapsulation ppp，AR1220串口下配置link-protocol ppp保持不變。
2， 修改串口校驗碼為crc 32，測試不通過，恢復為crc 16默認狀態。
3， 修改串口時鐘為clock master，測試不通過，恢復為clock slave默認狀態。
4， 檢查本端協議轉換器接口設置，發現有收發信號電平設置，嘗試修改AR1220串口收發時鐘設置。
[SX1_EP_AR_06-Serial1/0/1]?
Serial1/0/1 interface view commands:
…
invert Configure Clock Invert
…
[SX1_EP_AR_06-Serial1/0/1]invert ?
receive-clock Receive-Clock
transmit-clock Transmit-Clock
[SX1_EP_AR_06-Serial1/0/1]invert receive-clock ?
Please press ENTER to execute command
串口下設置invert receive-clock后，測試發現串口協議up。
[SX1_EP_AR_06]dis interface Serial 1/0/1
Serial1/0/1 current state : UP
Line protocol current state : UP
Last line protocol up time : 2013-08-03 01:58:15
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP opened, IPCP opened
Last physical up time : 2013-08-03 01:56:45
Last physical down time : 2013-08-03 01:56:20
Current system time: 2013-08-12 11:09:46
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC
根因
兩端路由器串口互聯，協議不UP的可能原因有：
1， 串口兩端封裝協議ppp和hdlc配置不一致。
2， 串口兩端循環校驗參數CRC16和CRC32設置不一致。
3， 串口兩端主備時鐘配置不一致。
4， 路由器串口互聯，中間經過協議轉換器，需要考慮路由器串口和協議轉換器接口的對接參數設置。
1， 串口兩端封裝協議ppp和hdlc配置不一致。
2， 串口兩端循環校驗參數CRC16和CRC32設置不一致。
3， 串口兩端主備時鐘配置不一致。
4， 路由器串口互聯，中間經過協議轉換器，需要考慮路由器串口和協議轉換器接口的對接參數設置。
建議與總結
建議與總結：
路由器串口互聯時，不但要保持兩端串口互聯參數設置一致，還要考慮如果路由器互聯中間經過協議轉換器，路由器和協議轉換器對接要進行接口參數設置。
配置樣例：
友商BD2600路由器：
!
interface Serial0/3
ip address 211.142.27.74 255.255.255.252
no ip directed-broadcast
encapsulation ppp
!
AR1220 路由器：
#
interface Serial1/0/1
link-protocol ppp
description to-WuXinPOS (YiDong)
ip address 211.142.27.74 255.255.255.252
invert receive-clock //配置串口接收時鐘翻轉
#
路由器串口互聯時，不但要保持兩端串口互聯參數設置一致，還要考慮如果路由器互聯中間經過協議轉換器，路由器和協議轉換器對接要進行接口參數設置。
配置樣例：
友商BD2600路由器：
!
interface Serial0/3
ip address 211.142.27.74 255.255.255.252
no ip directed-broadcast
encapsulation ppp
!
AR1220 路由器：
#
interface Serial1/0/1
link-protocol ppp
description to-WuXinPOS (YiDong)
ip address 211.142.27.74 255.255.255.252
invert receive-clock //配置串口接收時鐘翻轉
#
