超五類RJ45屏蔽、非屏蔽模塊
- 產品品牌 普天
- 產品型號 NPL5.566.2003

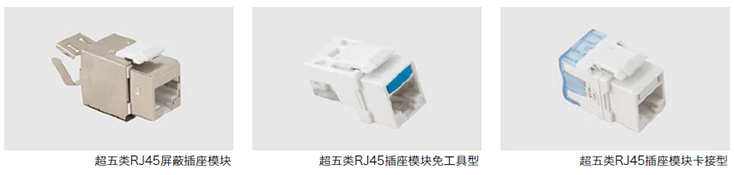

超五類RJ45屏蔽、非屏蔽插座模塊
■普天天紀超5類RJ45插座模塊依據國際標準ISO/IEC11801、TIA/EIA568設計。采用獨特的簧片排列結構,接觸可靠性和穩定性好,免工具端接,使用靈活方便。依據ANSI/TIA/EIA-606-A-2002多色彩定義網絡�？砂惭b于易尚24位RJ45安裝板、易尚24位屏蔽RJ45安裝板,組成模塊式配線架,也適用于易尚F/F II/T/TII系列面板、易尚地板插座。
■ 超5類屏蔽RJ45插座模塊,110接線方式, 屏蔽罩采用優質銅帶制造,屏蔽性能優異,接續時能夠保證
■ IDC:簧片接觸針部位鍍金50μ(inch),卡接簧片可接線徑0.5mm
■ 接觸電阻:正常大氣壓條件下接觸電阻≤2.5mΩ
■ 絕緣電阻:正常大氣壓條件下絕緣電阻≥1000MΩ
■ 抗電強度:DC 1000V(AC 700V)1分鐘無擊穿和飛弧現象
■ 壽命:插頭插座可重復插拔次數≥750次屏蔽層連接的可靠性。(墻面安裝選用50mm以上暗盒)
|
名稱 |
ERP編號 |
型號 |
單位 |
備注 |
|
超五類RJ45插座模塊(白) |
LY0L556620030 |
NPL5.566.2003 |
只 |
適用于易尚系列配線架、面板及角形
配線架,免工具安裝。
|
|
超五類RJ45插座模塊(紅) |
LY0L556620031 |
NPL5.566.2003 |
只 |
|
|
超五類RJ45插座模塊(藍) |
LY0L556620032 |
NPL5.566.2003 |
只 |
|
|
超五類RJ45插座模塊(黃) |
LY0L556620033 |
NPL5.566.2003 |
只 |
|
|
超五類RJ45插座模塊(綠) |
LY0L556620034 |
NPL5.566.2003 |
只 |
|
|
超五類卡線式RJ45插座模塊(白) |
LY0L556620070 |
NPL5.566.2007 |
只 |
適用于易尚系列配線架、面板及角形
配線架,采用110卡接工具安裝。
|
|
超五類卡線式RJ45插座模塊(紅) |
LY0L556620071 |
NPL5.566.2007 |
只 |
|
|
超五類卡線式RJ45插座模塊(藍) |
LY0L556620072 |
NPL5.566.2007 |
只 |
|
|
超五類卡線式RJ45插座模塊(黃) |
LY0L556620073 |
NPL5.566.2007 |
只 |
|
|
超五類卡線式RJ45插座模塊(綠) |
LY0L556620074 |
NPL5.566.2007 |
只 |
|
|
超五類RJ45屏蔽插座模塊 |
LY0L556620010 |
NPL5.566.2001 |
只 |
適用于易尚系列配線架、面板及角形
配線架。建議選配不小于60mm深度
暗盒。采用110卡接 工具安裝。
|
